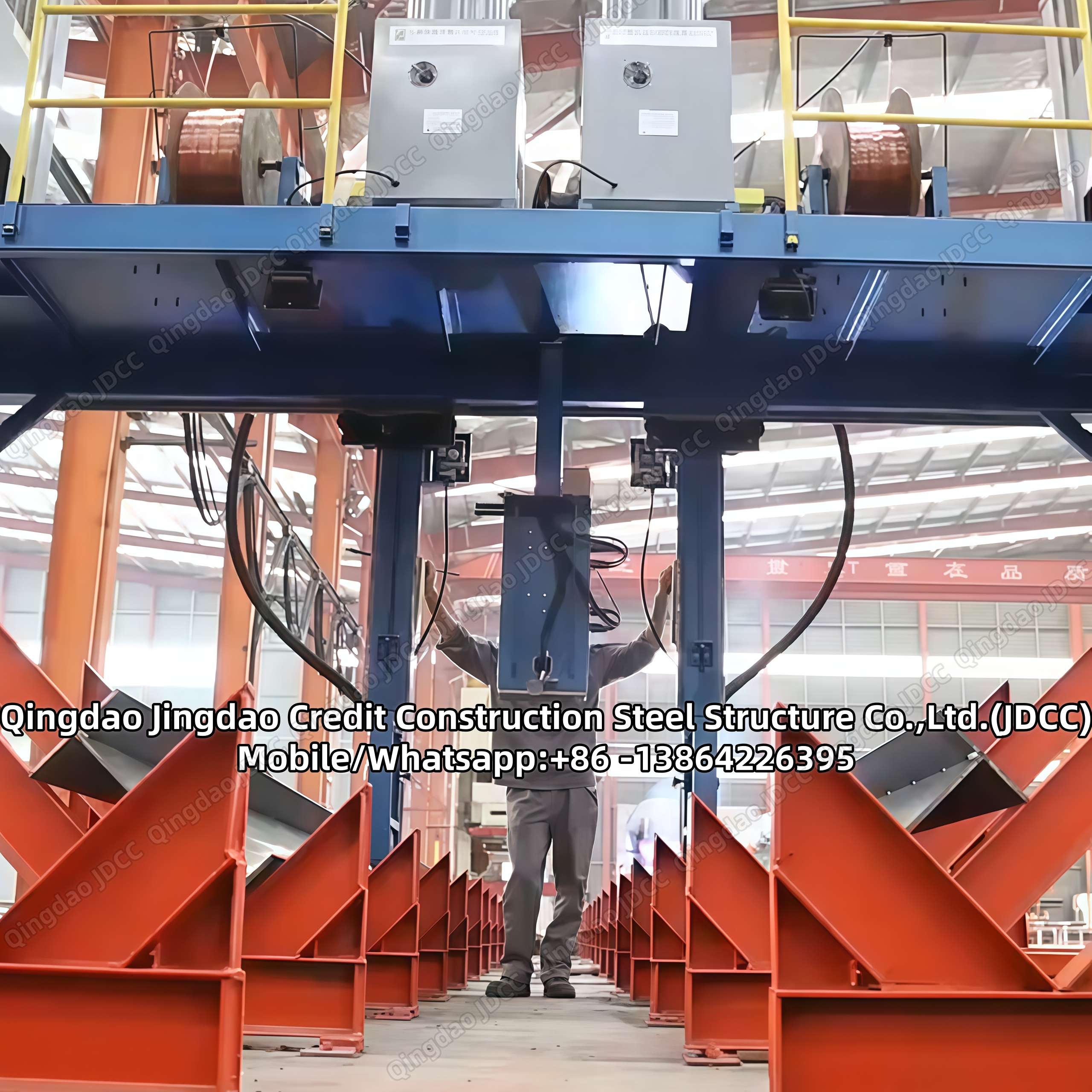

Изготовление стальных конструкций
Изготовление — это процесс производства стальных конструкций, которые после сборки и соединения образуют законченный каркас. Для изготовления каркаса, как правило, используются легкодоступные стандартные профили, закупаемые у производителей стали или поставщиков стальных изделий, а также такие элементы, как...
Несмотря на то что выпускается широкий диапазон форм и размеров профилей, проектировщик может обнаружить, что требуемый размер профиля недоступен. В этом случае составные балки могут быть изготовлены из листового металла. Профили и листовые балки также могут быть усилены путём укрепления стенки или полок в зависимости от воспринимаемой нагрузки.
Большинство современных заводов по изготовлению стальных конструкций имеют системы автоматизированного проектирования и деталировки (CAD), напрямую связанные с оборудованием с числовым программным управлением (CNC) в заводском цеху, создавая подлинную среду CAD/CAM. Точность генерируемых компьютером деталей, передаваемых непосредственно на оборудование автоматизированного производства (CAM), повышает стандарты качества продукции.
Тот факт, что оборудование заменило рулетку, означает, что каркас производится по высоким стандартам качества, что находит отражение в скорости и точности монтажа стали на площадке. Это приводит к значительным преимуществам как для заказчика, так и для генерального подрядчика.
Цены на стальные конструкции зависят от размера каждой отдельной детали (т. е. количества деталей на тонну), что во многом определяется размером ячейки. Рассмотрите более крупные размеры ячеек, где дополнительный вес из-за более длинных пролётов может быть полностью компенсирован сниженной ценой за тонну и экономией на количестве колонн и связанных с ними работ. Кроме того, получаемое свободное от колонн пространство обычно добавляет ценность проекту.
Каркасы из конструкционной стали должны обладать требуемой степенью бокового сопротивления ветровым нагрузкам. Это может быть обеспечено жёстким ядром или самим каркасом — диагональные стальные связи обычно являются менее дорогим решением, чем рамные каркасы.
Изготовление экономичнее при:
Простые квадратные торцевые резы
Один диаметр отверстий на каждой детали исключает смену сверла
Отверстия в полках и стенках выровнены, где это возможно
Отверстия в стенке с достаточным зазором до полок
Рационализированная номенклатура соединительных деталей
Использование небольшого набора стандартных болтов, например M20 класса 8.8 для срезных соединений
По возможности оставляйте выбор деталей соединения за подрядчиком по стальным конструкциям, поскольку тип и конструкция соединений напрямую влияют на общую стоимость каркаса. Рационализируйте номенклатуру и тоннаж используемых размеров профилей.
Сложные индивидуалистичные конструкции будут стоить дороже за тонну даже при современном оборудовании с ЧПУ. Если вы хотите снизить затраты — сохраняйте простоту!
