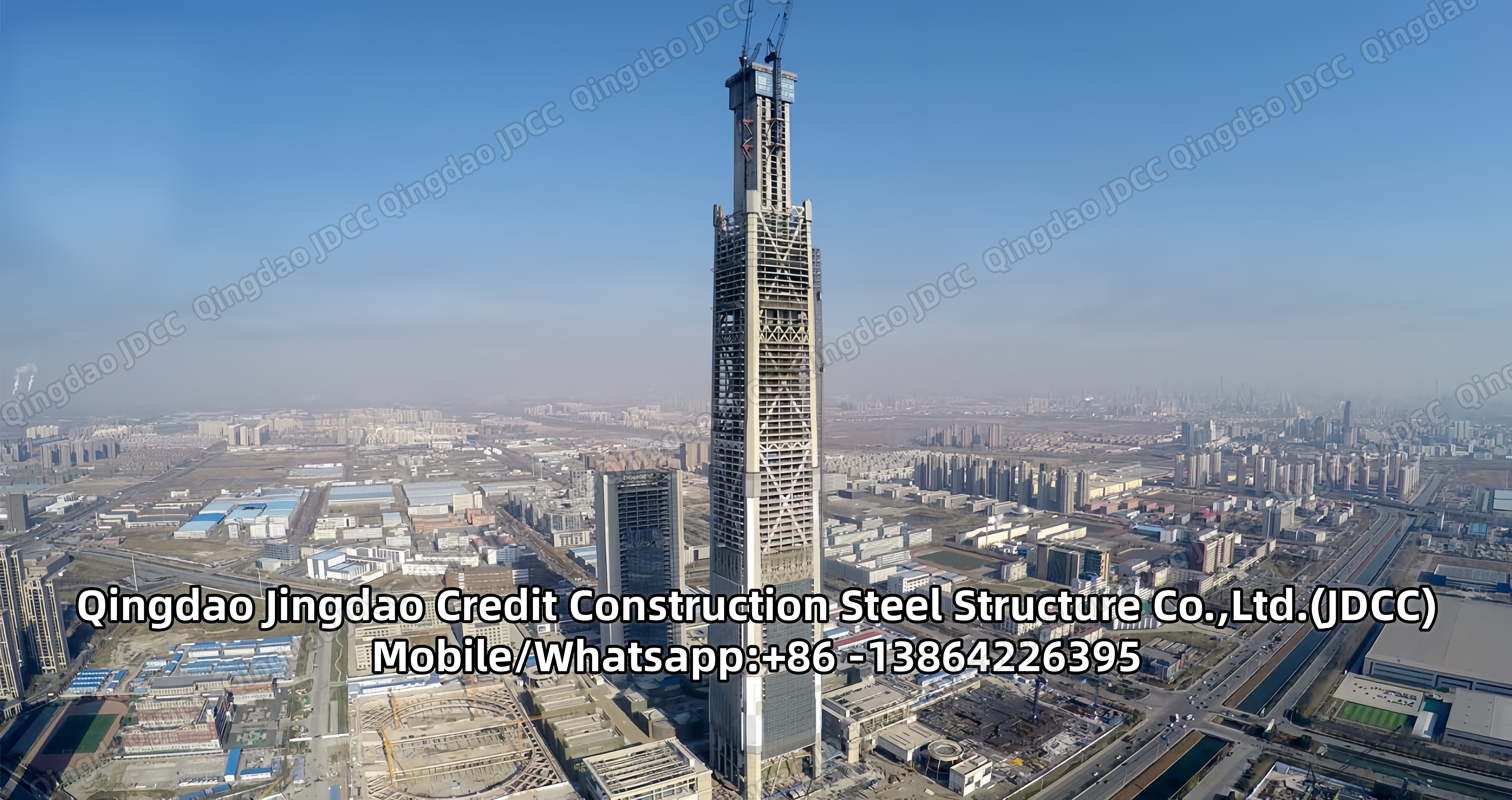

Высотное здание со стальным каркасом
Компания JDCC обладает богатым опытом в сфере строительства и монтажа высотных зданий. К высотным сооружениям относятся многоэтажные здания высотой более 21 м, а также здания от 21 до 29 этажей с неизвестной высотой. При строительстве высотных зданий могут применяться различные конструктивные системы...
Типы конструктивных систем высотных зданий
1. Конструктивная система со связевым каркасом
Связевые каркасы представляют собой консольные вертикальные фермы, воспринимающие горизонтальные нагрузки преимущественно диагональными элементами, которые вместе с ригелями образуют «стенку» вертикальной фермы, а колонны выполняют функцию «поясов».
2. Конструктивная система с жёсткой рамой
В жёсткой рамной конструкции балки и колонны возводятся монолитно, чтобы воспринимать моменты, возникающие от нагрузок.
Подходит для железобетонных зданий.
3. Система «стена-рама» (двойная система)
Состоит из стены и рамы, которые совместно работают по горизонтали, обеспечивая более прочную и жёсткую систему.
Стены обычно сплошные (без проёмов) и могут располагаться вокруг лестничных клеток, шахт лифтов и/или по периметру здания.
4. Система стен-сдвигов (диафрагм жёсткости)
Это сплошная вертикальная стена из железобетона или каменной кладки.
Весьма подходит для обеспечения жёсткости высотных зданий как из железобетона, так и со стальным каркасом. Это объясняется тем, что стены-сдвиги обладают значительной жёсткостью и прочностью в своей плоскости.
5. Конструктивная система «ядро и аутригеры»
Аутригеры — это жёсткие горизонтальные конструкции, предназначенные для повышения жёсткости и прочности здания на опрокидывание путём соединения ядра или центральной колонны с часто расположенными наружными колоннами.
Центральное ядро содержит стены-сдвиги или связевые каркасы.
6. Конструктивная система с каркасом и заполнением
Система каркаса с заполнением состоит из рамной конструкции из балок и колонн, в которой некоторые пролёты заполнены каменной кладкой, железобетоном или блочными стенами.
Стены заполнения могут быть частичной высоты или полностью заполнять раму.
7. Конструктивная система с гладкой плитой и безбалочным перекрытием
Эта система состоит из плит перекрытия (плоских или гладких), соединённых с колоннами (без использования балок).
Гладкая плита — это двухпролетная железобетонная каркасная система с использованием плиты равномерной толщины, простейшая из конструктивных форм.
8. Трубчатая конструктивная система
Эта система состоит из наружных колонн и балок, образующих жёсткую раму, и внутренней части системы, представляющей собой простую раму, предназначенную для восприятия гравитационных нагрузок.
Здание работает как эквивалентная полая труба.
9. Система связанных стен
Эта система состоит из двух или более взаимосвязанных стен-сдвигов.
Стены-сдвиги соединяются на уровнях перекрытий балками или жёсткими плитами.
10. Гибридная конструктивная система
Это сочетание двух или более базовых конструктивных форм либо путём прямого объединения, либо с применением различных форм в разных частях конструкции.
